Configuración de Auto Label para CNC

Una vez que ingreses el nuevo código que habilita la función Auto Label, sigue los pasos a continuación para generar las etiquetas CNC.

Paso 1

En la ventana Optimizer, haz clic en el botón Generate GCode.

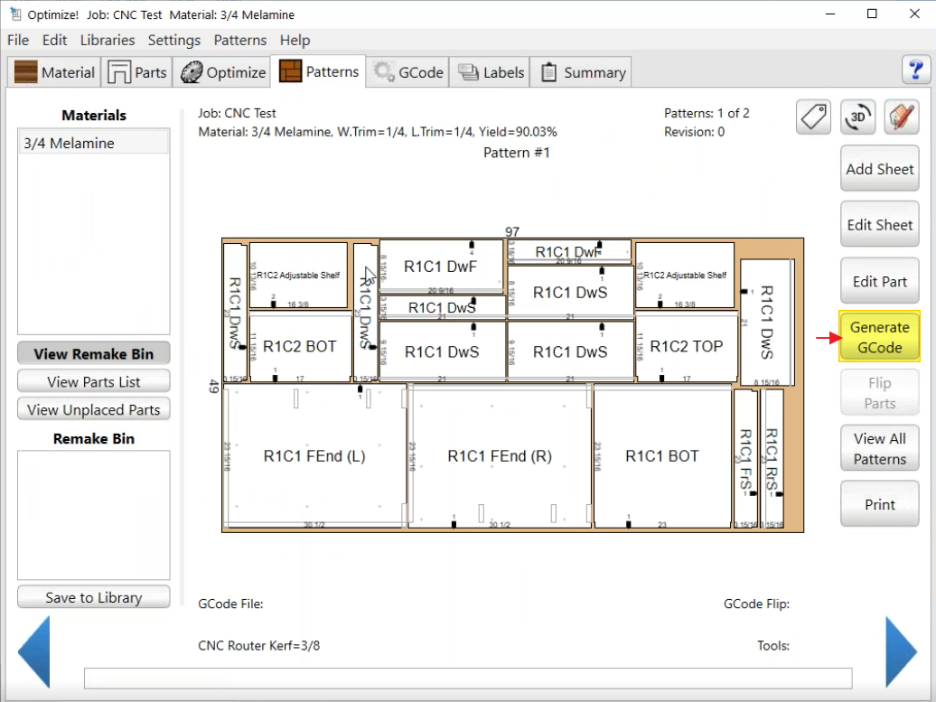

Figura 1. Botón Generate GCode.

Paso 2

En la ventana "GCode Options", marca la opción Create CNC Labels.

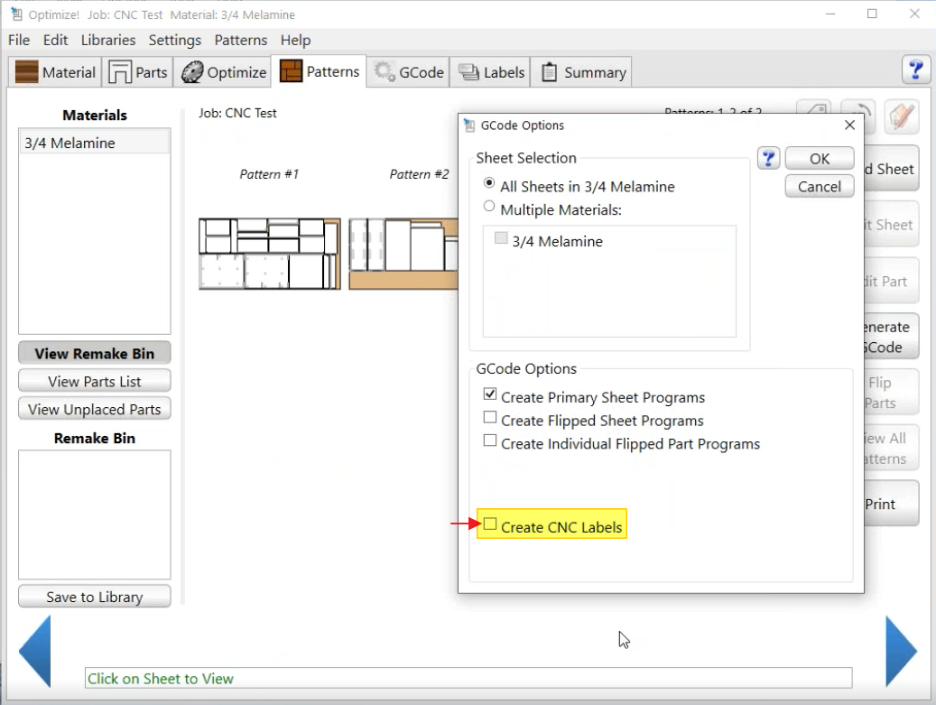

Figura 2. Activar Create CNC Labels.

Paso 3

Selecciona la plantilla de etiquetas (Label Template) desde la lista desplegable, si no está seleccionada de forma predeterminada.

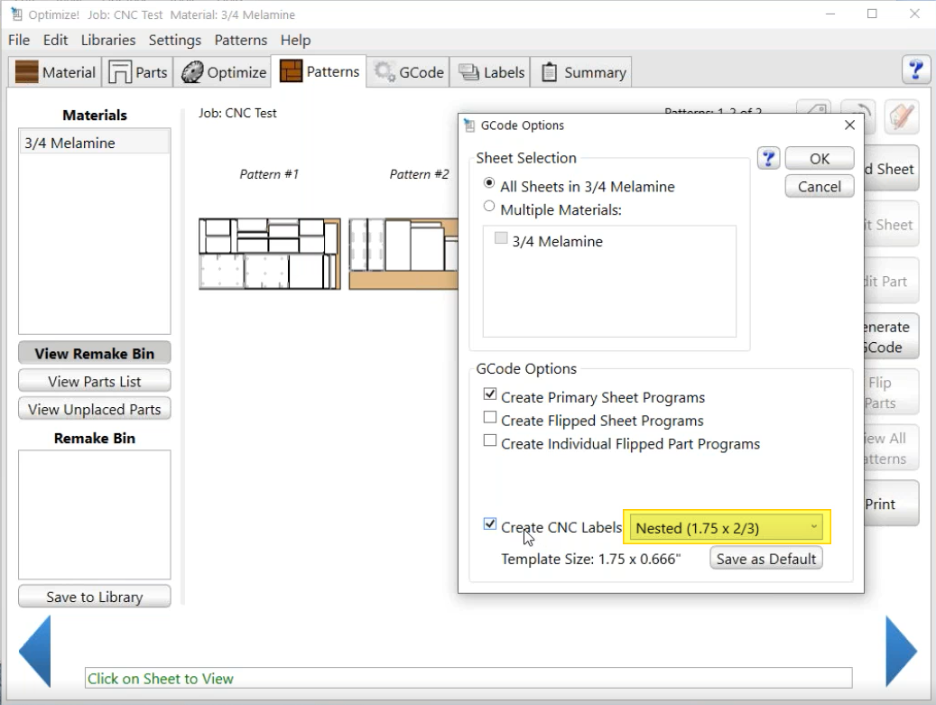

Figura 3. Selección de la plantilla de etiquetas.

Archivos generados

Al generar el GCode con Auto Label habilitado, Mozaik creará los siguientes archivos:

• Un archivo AutoLabel (.XML) que mantiene el registro de cada hoja creada durante la ejecución.
• Un archivo de ciclo (.cyc) correspondiente a cada archivo CNC (GCode).
• Las imágenes (.JPG) de las etiquetas para cada pieza.

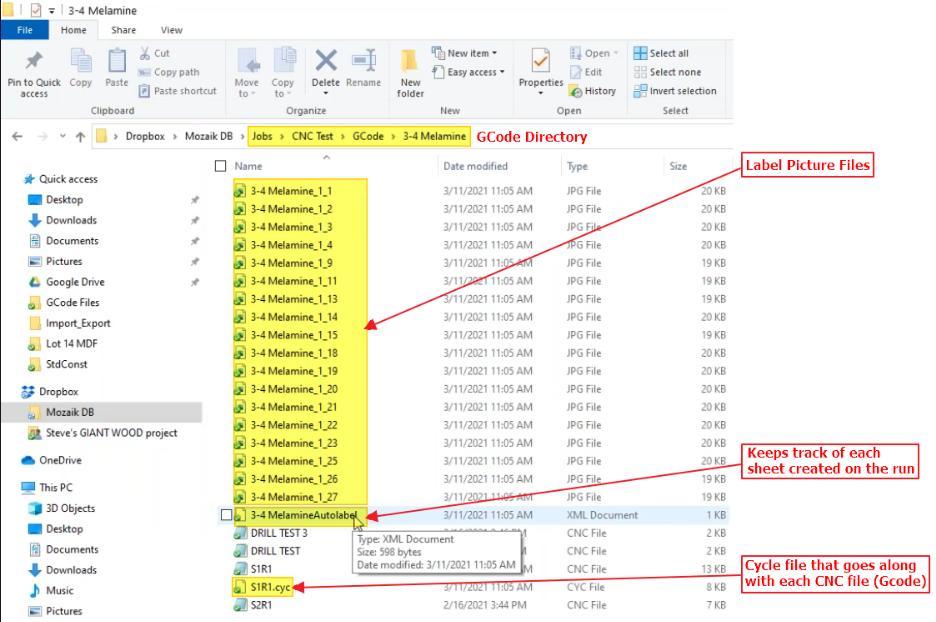

Figura 4. Archivos generados por Auto Label.

Carga de archivos al controlador CNC

Para que Auto Label funcione correctamente, debes copiar al controlador CNC todos los archivos generados anteriormente (GCode, archivo .cyc, archivo .XML e imágenes de las etiquetas).

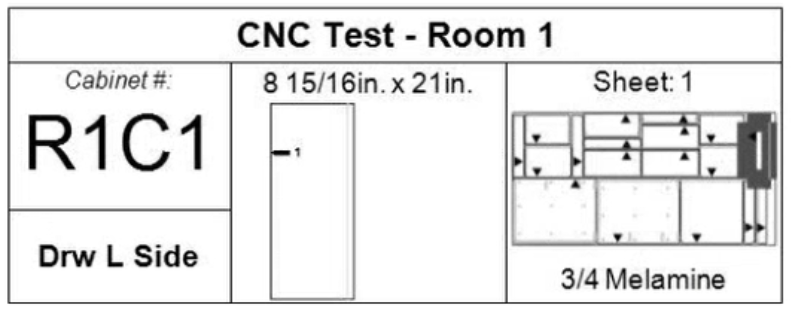

Figura 5. Ejemplo de una etiqueta CNC.
